对疾病的准确诊断的前提是要熟知正常的解剖学结构,很多医生的解剖理论没问题,但一放到影像学检查,可能就无法分辨或者辨认不清晰了,这会导致诊断的准确性降低,影响治疗。今天结合脊椎的磁共振检查图来帮助大家系统复习下脊柱的解剖结构,值得学习借鉴!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

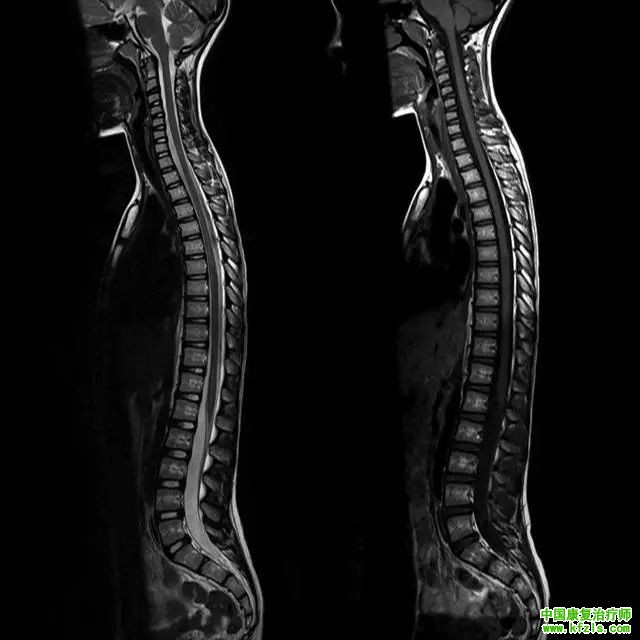

图1正常脊椎的MRI检查
左图为正中矢状位T2WI,右图为T1WI

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

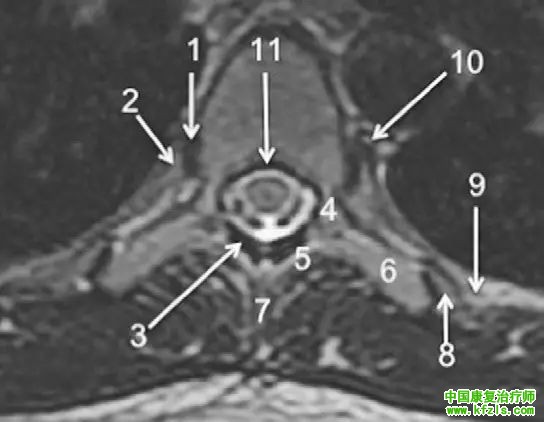

胸椎 T2WI 轴位图

1,肋椎关节;2,肋骨头;3,黄韧带;
4,椎弓根;5,椎弓板;6,横突;7,棘突;
8,肋横突关节;9,肋结节;10,半奇静脉;11,后纵韧带

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

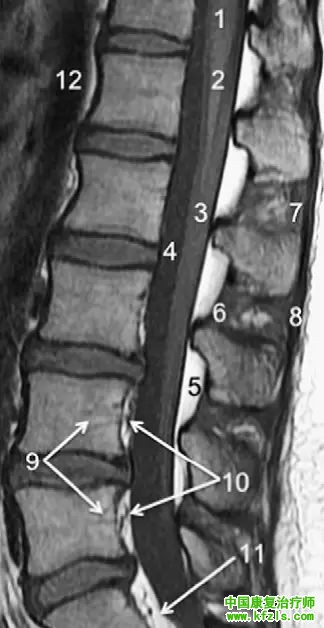

腰椎矢状位 T1WI 序列成像

1,脊髓;2,脊髓圆锥;3,马尾;
4,蛛网膜下腔;5,硬膜外脂肪;6,黄韧带;
7,棘间韧带;8,棘上韧带;9,椎体静脉丛;
10,硬膜外静脉丛;11,硬膜外脂肪;12,主动脉

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

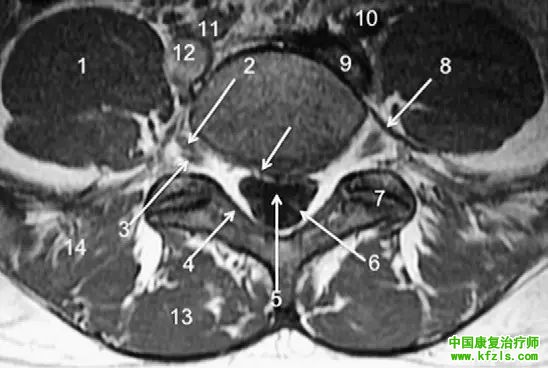

L5/S1 水平轴位 T1WI 序列成像

1,腰肌;2,L5 神经根(前支);3,L5 神经根(后支);
4,黄韧带;5,蛛网膜下腔;6,马尾神经根;
7,小关节面;8,髂腰韧带;9,左髂外静脉;
10,左髂外动脉;11,右髂外动脉;12,右髂外静脉;
13,多裂肌;14,竖脊肌组

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

腰椎旁矢状位 T1WI 序列成像

1,腰静脉;2,腰动脉;3,椎间孔静脉;
4,脊神经节后根;5,椎间孔静脉;6,关节面;
7,多裂肌;8,竖脊肌群;9,胸腰筋膜,后层

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

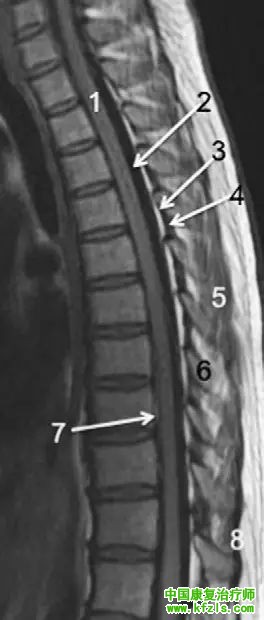

胸椎 T1WI 序列成像

1,胸髓;2,蛛网膜下腔;3,硬膜外脂肪;
4,黄韧带;5,多裂肌;6,棘突;
7,硬膜外静脉;8,棘上韧带

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

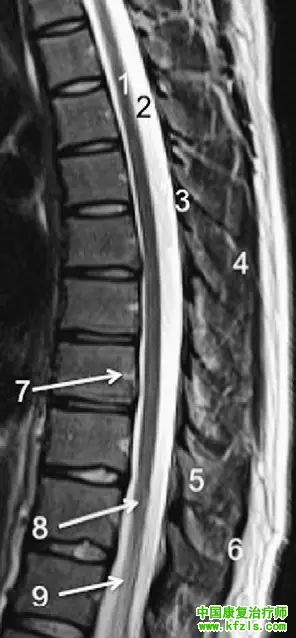

胸椎矢状位 T2WI 序列成像

1,胸髓;2,蛛网膜下腔;3,黄韧带;
4,多裂肌;5,棘突;6,棘上韧带;
7,椎体静脉;8,脊髓圆锥;9,马尾

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

胸椎旁矢状位 T2WI 序列成像

1,硬膜囊后壁;2,硬膜外脂肪;3,黄韧带

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

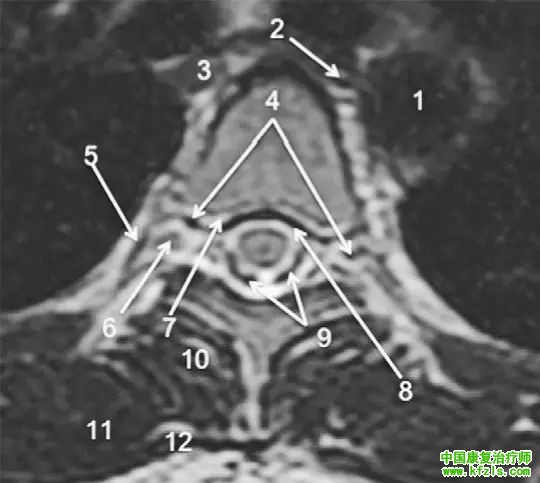

胸椎轴位 T2WI 序列成像

1,主动脉;2,半奇静脉;3,奇静脉;
4,椎间孔静脉;5,胸肋间血管;6,脊神经节后根;
7,椎体静脉;8,后纵韧带;9,脑脊液流动伪影;
10,多裂肌;11,背最长肌;12,斜方肌

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

早读 | 胸、腰椎MRI解剖,9张高清图注帮你速记!

胸椎旁矢状位 T2WI 序列成像

1,椎间孔静脉;2,胸椎旁肋间动静脉;3,神经根;
4,上关节突;5,下关节突;6,关节面;
7,椎弓峡部;8,椎弓根;9,黄韧带;
10,竖脊肌群;11,斜方肌
